柱状图

第十章柱状图

10.1 钻孔柱状图模板

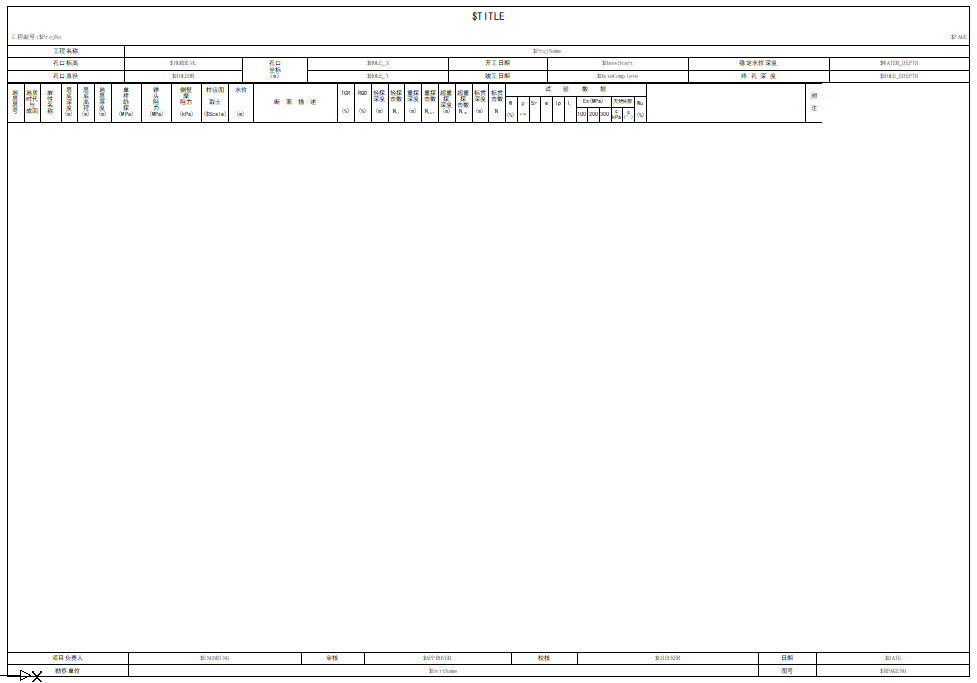

钻孔柱状图模板是一个全项目模板，程序根据工程设置决定哪些项目需要绘制，模板如下：

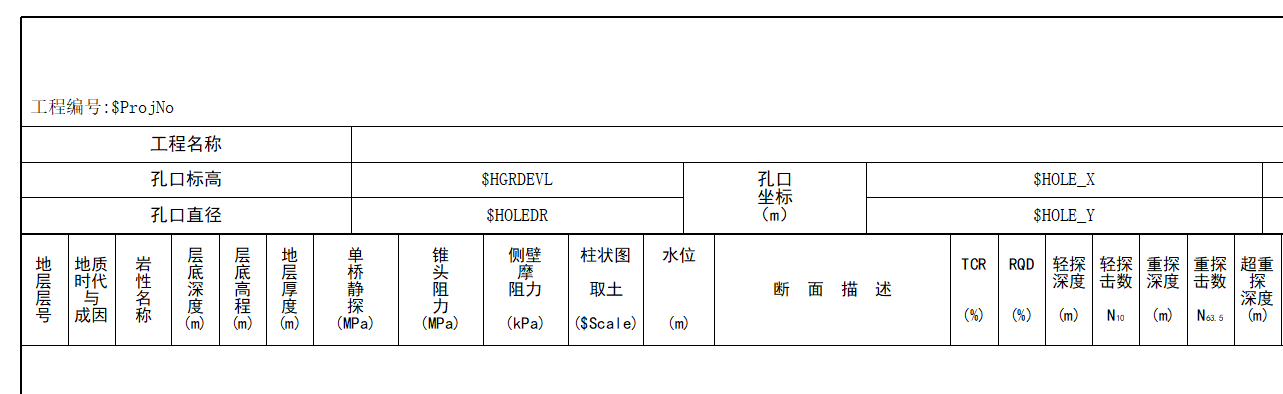

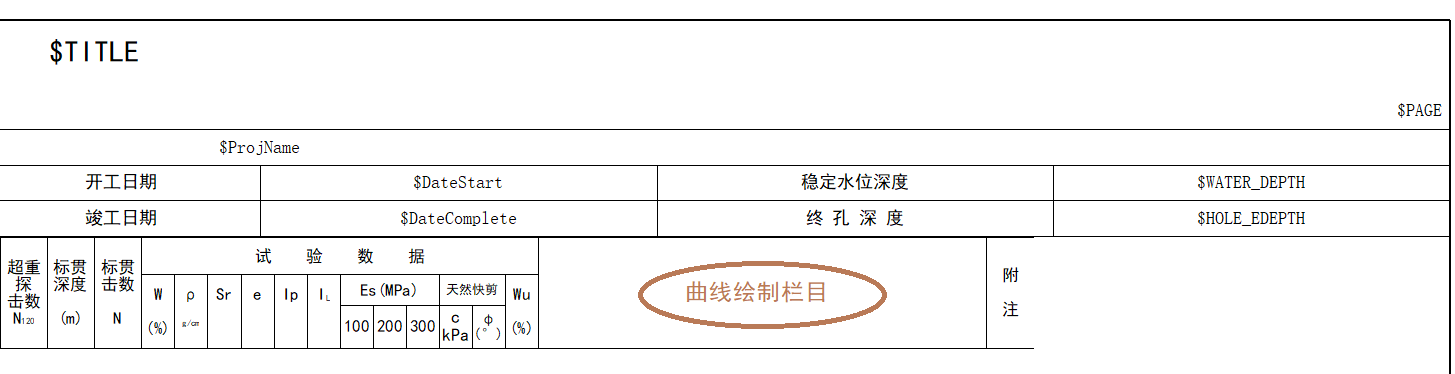

表头详细：

其中【曲线绘制栏目】是各种曲线的绘制栏目，包括：波速、静探、动探曲线，每一种曲线都会有一个单独的栏目，模板中的曲线栏目只是设定了曲线栏目的位置和宽度。

10.2 柱状图绘制标志

需要绘制柱状图的钻孔，需要在【钻孔基本数据】页面里将“柱状图绘制标志”设置为“绘制”：

这样该钻孔才会出现在柱状图节点里：

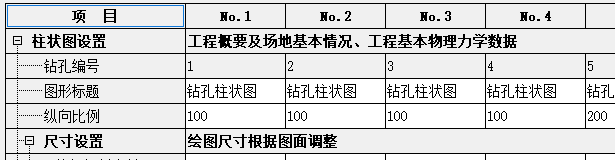

同时柱状图绘制参数会追加该钻孔的记录：

10.3 柱状图绘制参数

    将柱状图绘制标志设置为“绘制”时，系统会自动追加一条【柱状图绘制参数】记录，首次追加时是复制模板工程的相关数据，再次追加是复制本表的最后一天记录。
    柱状图绘制参数是绘制柱状图的各项数据。

    1、图形标题：钻孔柱状图可以是波速曲线图、静探曲线图。
    2、纵向比例：柱状图的纵向比例。

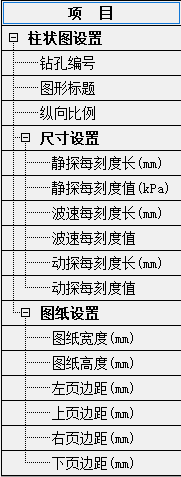

    3、尺寸设置：三种曲线的刻度设置。

10.4 柱状图配置

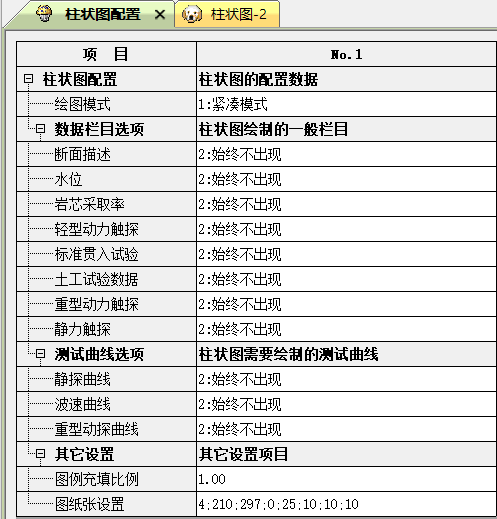

柱状图配置是针对本工程所有柱状图的设置。

1、绘图模式

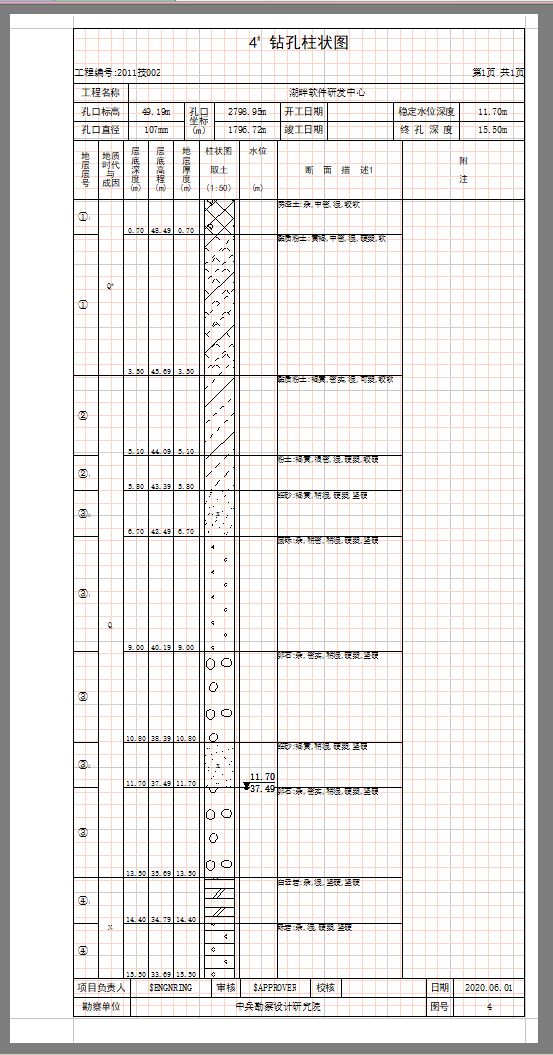

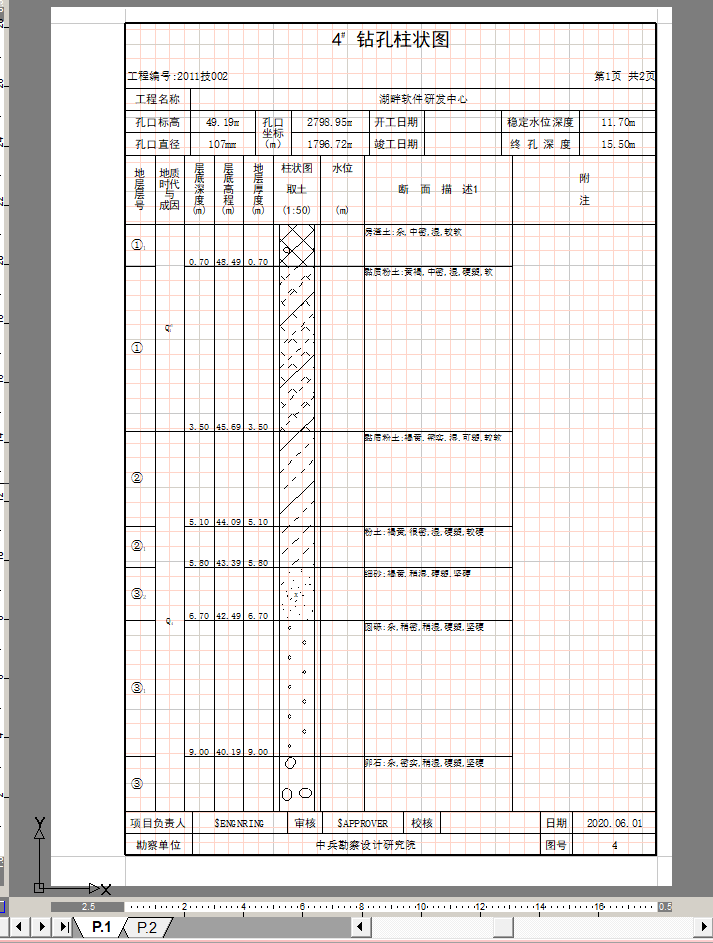

分页模式：按照图纸设置分页绘制。

紧凑模式：柱状图不分页。

6、栏目设置

数据敏感：该栏目没有数据就不绘制该栏目，该栏目的单元被删除；

始终出现：即使该栏目没有数据，该栏目也存在；

始终不出新：即使该栏目有数据，该栏目的单元也被删除；
    7、附注
    柱状图的最小宽度是 A4的宽度，当栏目比较少时，栏目总宽度小于最小宽度，这时增加附注的宽度，使得表格看起来完整。
    8、固定栏目

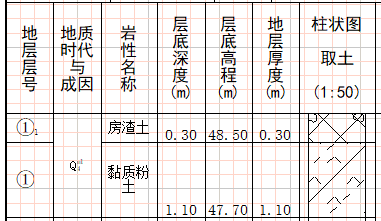

以上栏目不能通过选项设置有无，通常某一个类型的工程，这些栏目是固定的，可以通过修改模板删除不需要的栏目。

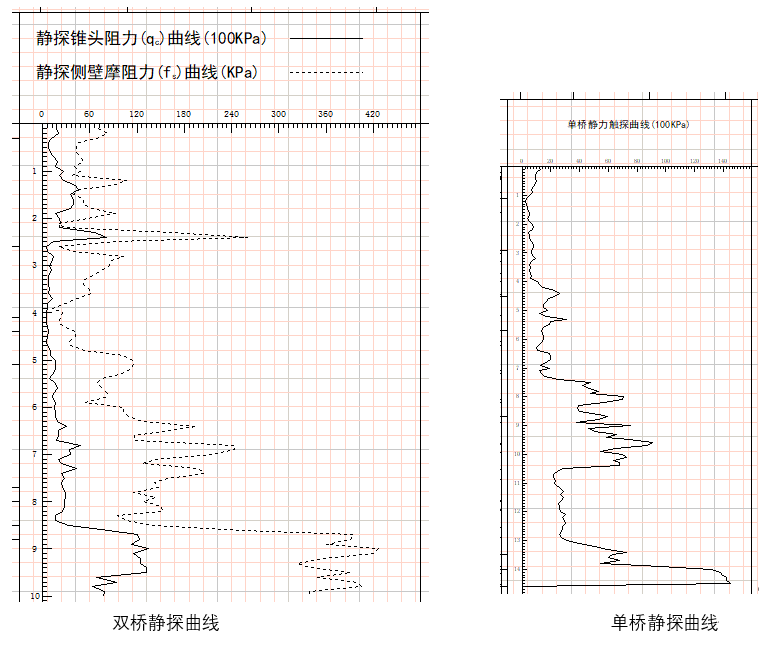

10.5 静探曲线图

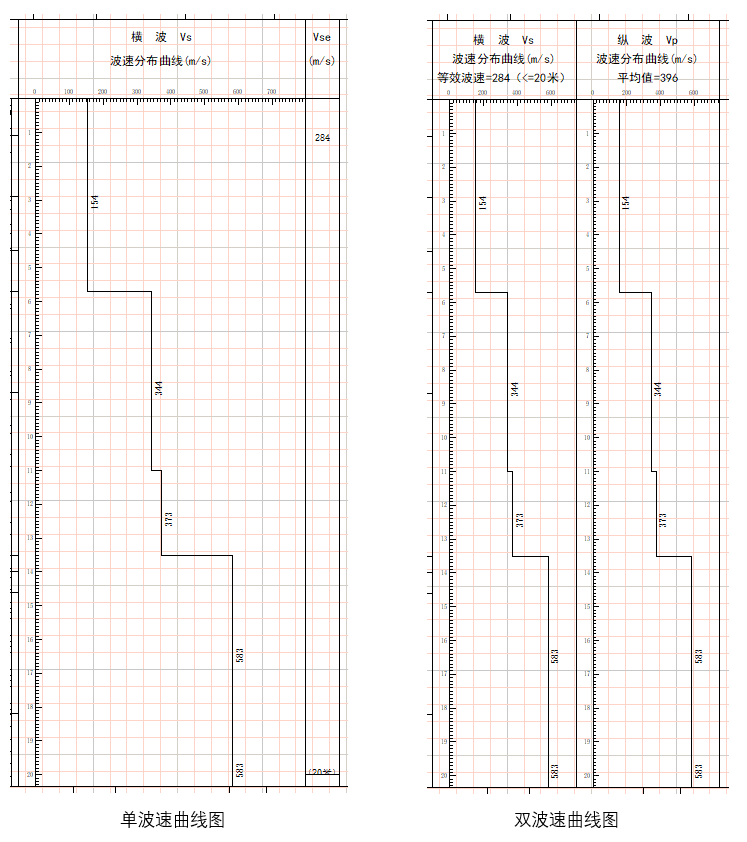

10.6 波速曲线图

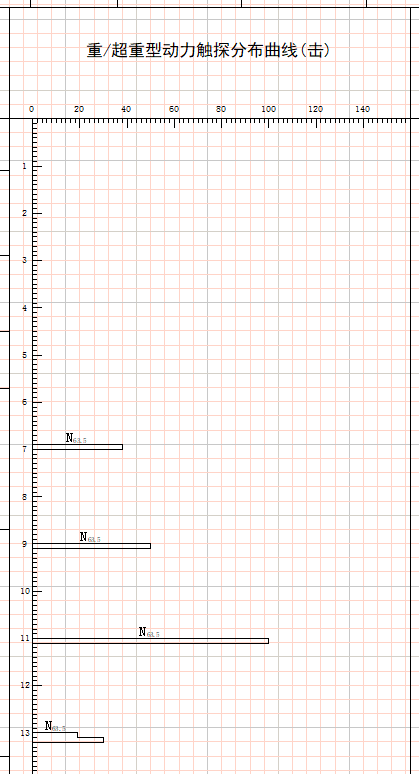

10.7 重型/超重型动探曲线

10.8 检测井柱状图

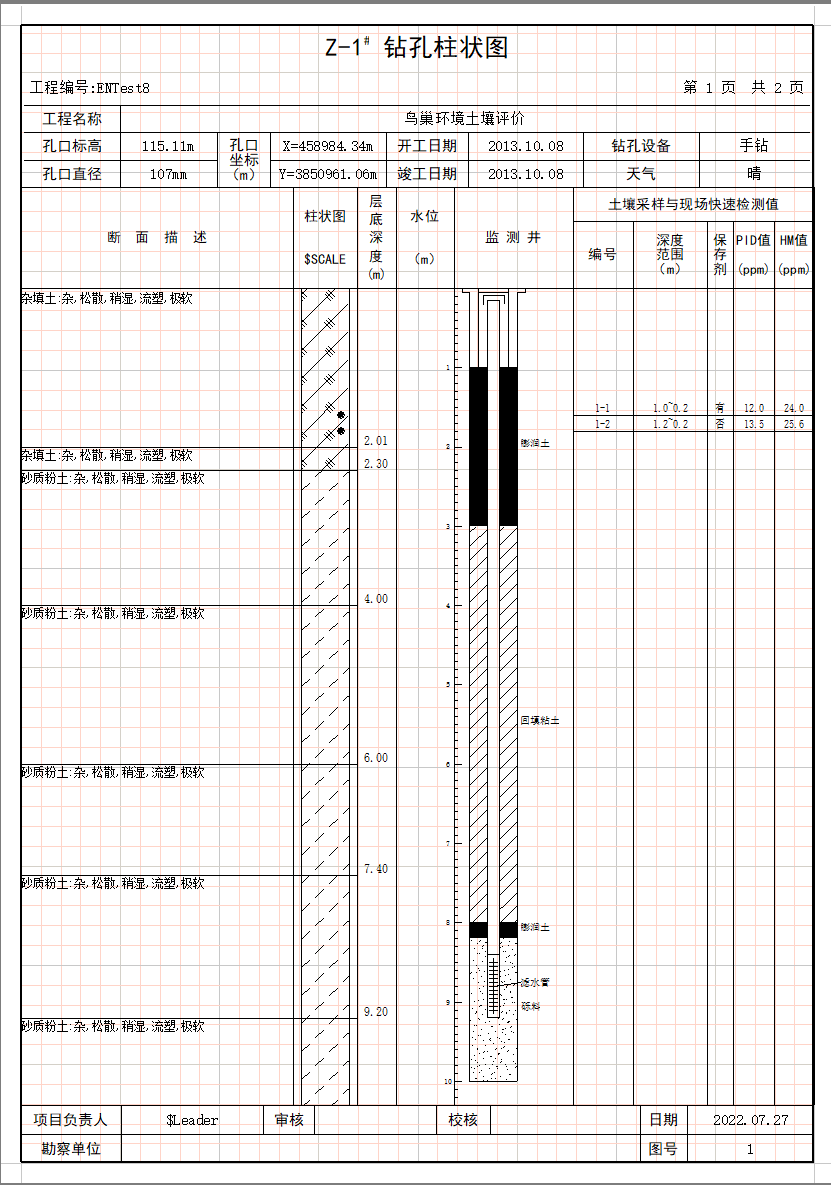

环境评价勘察的柱状图有监测井，如图：

环境评价勘察的柱状图有单独的模板。
